Bicos Injetores - what?

    Bicos Injetores, mesmo já sendo velhinhos (anos 50) ainda permanecem modernos. Fazendo parte do sistema de injeção eletrônica de um motor, o bico eletroinjetor, é o responsável por injetar combustível na câmara de combustão. Partindo da premissa de um carburador, que foi por muito tempo, o responsável por alimentar os motores, o sistema de injeção eletrônica vem aumentando a eficiência do motor, diminuindo o consumo e também a manutenção do sistema de alimentação do motor, e como tudo, o sistema eletrônico de alimentação, surgiu de uma necessidade, neste caso a de diminuição de emissão de poluentes.

     Os bicos injetores, mais precisamente denominados de eletroinjetores, como o próprio nome diz, funciona a partir da eletricidade. Partindo de um sistema eletro magnético, esses bicos pulsam, abrindo e fechando conforme o giro do motor. Um bico eletroinjetor é gerenciado por computador. Ele envia a quantidade exata de combustível ao motor, sendo muito mais econômico e preciso que o velho carburador.



Abaixo segue ilustração de um desenho cortado do bico eletroinjetor.

       A capacidade de injetar combustível de um bico, é feita conforme a necessidade do motor. Motores 1.0, 1.4, 1.6...    O bico injetor também evolui muito desde de seu primórdio. Há no mercado vários tipos de bicos, inclusive para carros de altas performance.

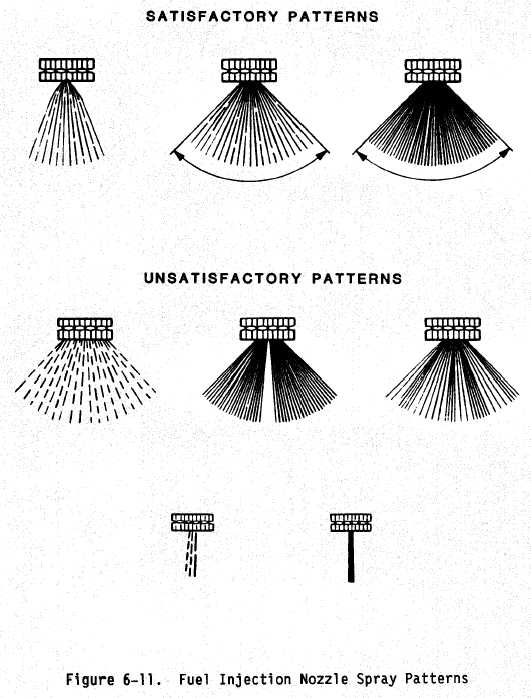

        Os leques de bicos injetores são muito variados, e são engenhados conforme a necessidade de cada motor. Veja o desenho a seguir.

  Podemos partir da premissa de uma pistola de pintura, aonde pode-se determinar qual a abertura do leque, quantidade de tinta e etc. Assim são os bicos, existindo cada um com um tipo de leque e vazão de combustível.

   Os bicos, em sua parte inferior possuem furos, pelos quais são injetados e passam o combustível. Há no mercado vários tipos, de um furo, até doze furos, até onde eu tenho conhecimento. Quanto mais pulverizado for o combustível, melhor eficiência e rendimento do motor. Então, partindo desta premissa, imaginemos que precisamos alimentar um senhor motor de 500 cavalos, e só existissem bicos com apenas um furo. Iríamos perceber que afim de suprir a necessidade na alimentação do motor, este furo precisaria ser muito grande, porém em baixas rotações, a cada abertura do bico haveria um gotejamento de combustível, em consequencia um funcionamento irregular e ineficiente. Afim de contornar essa situação, foram criados bicos com furos menores e em maior quantidade, pois desta forma consegue-se um ótimo desempenho tanto em baixas quanto em altas rotações.

Alguns bicos injetores...

  Como a tecnologia nunca para, existem os bicos de injeção direta, que injetam combustível diretamente na câmara de combustão, os quais estarei postando em outra publicação.

Oficina -CARANGA- "cuidamos de seu carro como se nosso fosse"

Atendimento Whatsapp: 9 8464-2941




Limpeza de Bicos Injetores - CARANGA-

     A oficina -CARANGA-, agora conta com limpeza de bicos injetores no próprio estabelecimento. Possuímos equipamento próprio e com qualidade de ponta.

       Realizamos os seguintes testes;

• Vazão;
• Estanqueidade;
• Resistência;
• Pulverização;
• Equalização.

    Os testes realizados determinarão se haverá ou não a necessidade da limpeza dos bicos injetores. Após os testes, havendo necessidade, a limpeza é realizada em líquido específico para tal, na máquina de limpeza por ultra-som. Após a limpeza é realizado novo teste, para acurar se os bicos injetores de fato estão apresentando os resultados dentro dos padrões.

          Após realizada a limpeza, também são trocados os reparos dos bicos injetores, tais quais;

• Anéis o'rings;
• filtros internos.

  Agende  a limpeza de bicos injetores de seu veículo.

  A partir de R$ 100,00.

Oficina -CARANGA- "cuidamos de seu carro como se nosso fosse"

Atendimento Whatsapp: 9 8464-2941

Regulagem válvulas - Civic 1.7 16v

       Mais um trabalho executado na oficina CARANGA. Regulagem de válvulas realizado em um Honda Civic sétima geração, equipado com motor 1.7 16 válvulas. Aproveitamos e já realizamos a troca das guarnições da tampa de válvulas, que estava com vazamento.

Oficina CARANGA "aqui seu veículo é tratado como se nosso fosse"

Atendimento Whats: 9 8464-2941

Escapamento alta performance

   Tentarei ilustrar alguns poucos conhecimentos que tenho sobre escapamentos para alta performance. Este item, não deixa, de ser também muito importante na preparação de um motor. Estarei expondo dois modelos básicos, utilizados em motores aspirados. Mas sempre gosto de frisar, que não existe uma receita pronta, e que um bom profissional sempre terá uma boa carta na sua manga referente a este item. O ideal seria um projeto elaborado por engenheiro.

    O escapamento faz a condução dos gases que foram queimados de dentro do motor para fora. A quantidade de gases podem ser maiores ou menores dependendo da potência do motor. Quanto maior a potência, maior deve ser o diâmetro dos canos do escapamento, isto é uma lógica. Esta lógica também poderá ser inversamente proporcional, ou seja, quanto menor o diâmetro do cano de escapamento, o motor possuirá mais potência em baixa rotação, mais ficará estrangulado em altas rotações. Ora, se o diâmetro for um tanto quanto avantajado, perderá seu torque em baixa, porém em altas rotações girará mais livre.

    O caminho que os gases do motor percorrem até a saída também deverá ser o mais reto possível, ou seja, com menor quantidades de curvas e obstáculos possíveis, para que os gases saiam com a maior facilidade possível. Isso para altas performances é imprescindível. É por este motivos que carros de corridas, arrancadas e etc, não utilizam abafadores.

    Agora para cada caso há uma solução adequada. Se a pessoa utiliza o carro no dia a dia, se quer potência em baixa, ou em alta, ou se quer um equilíbrio nas faixas de rotações, e etc. Hoje em dia há bastante recursos para se atingir um objetivo, como por exemplos abafadores que quase não interferem na saídas dos gases e ainda conseguem um ruído um pouco menor. Sistemas automatizados para abertura e fechamento em alguma parte do escapamento, enfim, diversos recursos existem no mercado.

   Agora falando em potência total, há dois tipos de escapamentos bastante interessantes que são muito utilizados em motores preparados. O que muda de fato são as dimensões do escape. Porém o formato e o princípio são os mesmos. Estes escapamentos são mais leves e possuem curvas menos agressivas, para que possa haver um exaustão mais livre. Na verdade estes dois tipos são coletores de escape, porém é o protagonista da história.

Este é o famoso 4 em 1. Perceba que as quatro entradas dos gases são unidas em um único ponto de saída. Este coletor emiti um belo ronco, porém para se obter um bom desempenho, é necessário saber equalizar o tamanho de cano que é ligado ao outro. Os tamanhos, assim como o diâmetro de cada cano são muito importantes, pois poder haver a sucção do ar de um cilindro ocasionado pelo outro, que são os famosos pistões "gêmeos". Nos motores de quatro cilindros, o primeiro e o quarto pistão sobem e descem ao mesmo tempo, e se os canos dos coletores forem muito curtos, poderá um pistão puxar o ar do outro pistão, havendo uma perda de potência. Um pouco difícil de compreender, mas vou tentar escrever algo sobre isso em outrora.

O coletor 4 em 2 em 1 é pouco disseminado, porém não menos interessante, talvez até mais vantajoso. Perceba que apenas dois canos se unem, formando de dois em um único, e ocorre o mesmo com outros dois, e estes dois se unem em uma única saída posteriormente. Desta forma o primeiro e o último cilindro, que são os pistões "gêmeos", não correm o risco de um tomar o ar de dentro da câmara de combustão do outro, pois a distância é mais longa neste caso. As curvas também são mais suaves, e o material mais leve, que coletores originais. Só que há um detalhe, os canos são mais compridos e dimensionados exatamente para se obter maior potência.
